電催化臭氧深度處理中試試驗裝置工藝設計
制作安裝及調試200t/d規模電催化臭氧深度處理中試試驗裝置一套，即集裝箱內部集成砂濾池、1#不銹鋼中間水箱、臭氧柱、臭氧吹脫池、2#中間水箱、BAF池、風機、水泵、臭氧發生器以及電氣控制部分。包括試驗裝置及配套的設備及材料。
工藝設計：
1、砂濾池：
采用304不銹鋼材質。砂濾池的反沖洗設計設置為每6小時自動反沖洗一次，每次反沖洗時長約10分鐘左右。砂濾池反沖洗水和溢流水均進入臟水集水池。
2 、1#中間水箱：
中間水箱采用有機玻璃，便于觀察內部情況。中間水箱寬1.5米，有效容積8.4立方米，約為1小時水量。中間水箱溢流水進入臟水集水池。
3、臭氧反應柱：
參考尺寸：2.8m，直徑1.2m，出水管高度2.5m，有效容積2.8立方米。1#和2#臭氧反應柱間應通過簡單的閥門控制實現串聯、并聯、短路，也可通過控制器在電腦上實現操控。
4、臭氧吹脫池
采用有機玻璃。下進上出，出水口足夠大，出水進入凈水集水池。
5、2#中間水箱
采用有機玻璃。
參考尺寸：高度1.2m，長寬各1m，進水為臭氧吹脫池出水支路。
6、BAF 池
采用304 不銹鋼。
進水為吹脫池通過蠕動泵進水，水流量每天12 噸，出水進入2#中間水箱。
7 集裝箱：

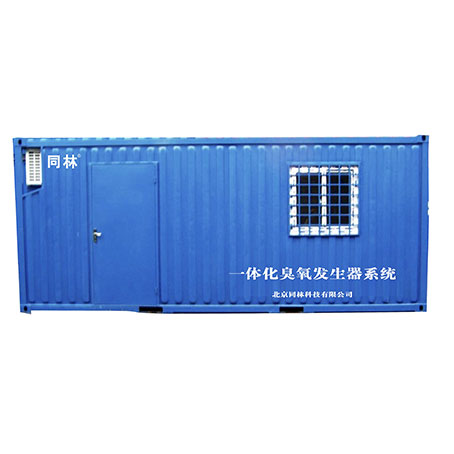

設計選用20GP標準集裝箱高箱，參考尺寸：外部尺寸:6.058x2.438x2.896米，內部凈尺寸:5.900x2.350x2.697米。皮重2.3 噸，兩個。
8 、電氣控制：
8.1、砂濾池
1）進水流量控制，配置電動調節閥、電磁流量計。
2）壓力傳感器根據水位控制反沖。配置進出水電動閥、反沖進出水電動閥、反沖進氣電動閥、反沖水電磁流量計、反沖氣熱式氣體質量流量計、反沖風機（變頻控制，和吹脫、BAF 反沖共用），反沖水泵（變頻控制，BAF 反沖共用）。
3）砂濾池的反沖洗模式按方案內容設定。
8.2、1#中間水箱
1）液位浮球控制潛水泵運行，送臭氧反應柱。
2）配裝耦合式潛水泵，配裝出水LD-50 電磁流量計，0-20mA 輸出配裝DN50電動閥門。
8.3、臭氧反應柱
1） 1#和2#臭氧反應柱間應可通過手動閥門控制實現串聯、并聯、短路。
2） 配裝浮子流量計。
8.4、臭氧吹脫池
1） 手動閥門控制吹脫氣量。氣源與濾池反沖風機共用。
2） 頂部氣體直接外排。
8.5、2#中間水箱
液位浮球控制潛水泵運行，直接外排。
8.6、BAF 池
1）蠕動泵控制進水流量。
2）手動閥門控制曝氣量，配置浮子流量計，氣源為曝氣三葉羅茨風機。
3）壓力傳感器根據水位控制反沖。配置進出水電動閥、反沖進出水電動閥、反沖進氣電動閥、反沖水電磁流量計、反沖氣熱式氣體質量流量計、反沖風機水泵（變頻控制，整個系統共用）。
4）BAF 池的反沖洗模式按方案內容設定。
